AQC鍋爐是為滿足水泥生產線窯頭熟料冷卻機的余熱回收而設計的一種低溫余熱發電鍋爐，SP鍋爐是裝在水泥生產線上安裝在窯尾C1筒高溫預熱器與窯尾高溫風機之間的余熱鍋爐；AQC鍋爐與SP鍋爐構成水泥回轉窯余熱回收鍋爐系統，根據設計，配置了一臺AQC鍋爐和一臺SP鍋爐，用于回收水泥生產線的余熱資源。

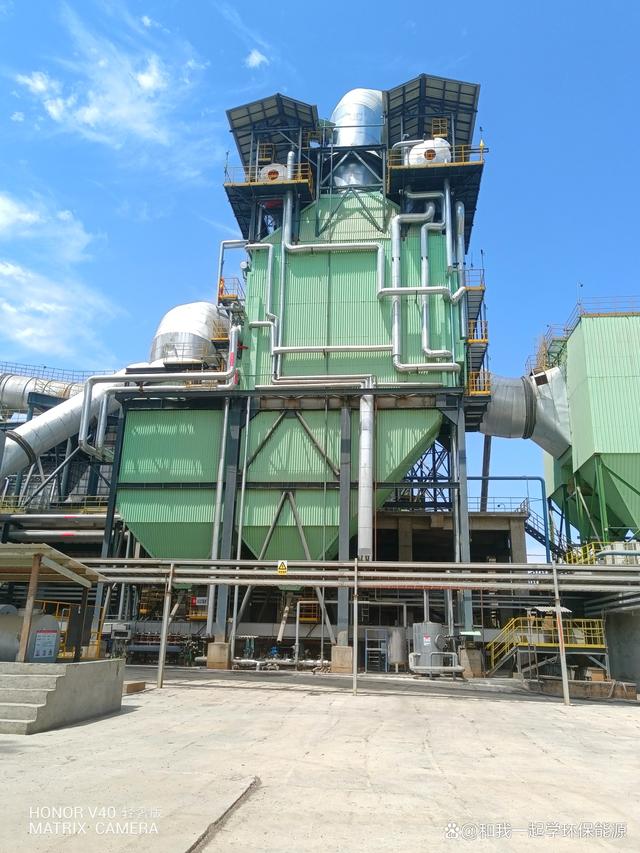

AQC鍋爐整體采用管箱式結構，自下而上有過熱器管管箱和蒸發器管箱省煤器管箱。這些管箱均通過底座型鋼將自身重量傳遞到鋼架橫梁上；AQC鍋爐受熱面全部使用異型換熱元件——螺旋鮨片管，鍋筒內徑Φ2000，壁厚20，材料Q245R，安裝在鋼架頂部，鍋筒內部設置有汽水分離器，為了得到好的蒸汽品質和合格的鍋水，還裝有加藥管和表面排污管，為了便于控制水位，裝有緊急放水管。

AQC鍋爐汽水系統分高壓系統和低壓系統，高壓系統產生過熱蒸汽，低壓系統產生飽和蒸汽，分別通過管道送至汽輪機。

為保證安全和便于操作，鍋筒上部裝有壓力表，安全閥和備用管座。鍋筒前方設有兩組水位表，便于設置工業攝像頭以監視水位；一組電接點液位計管座，做水位顯示和接水位報警器用，兩組水位平衡容器，作水位記錄與控制用。爐頂設有攝像監控，便于監視汽包壓力及水位。

鍋爐均采用單鍋筒自然循環方式，露天方式布置。結構緊湊、占地小。煙氣自上向下分別橫向沖刷過熱器，蒸發器，省煤器。氣流方向與粉塵沉降方向相反。

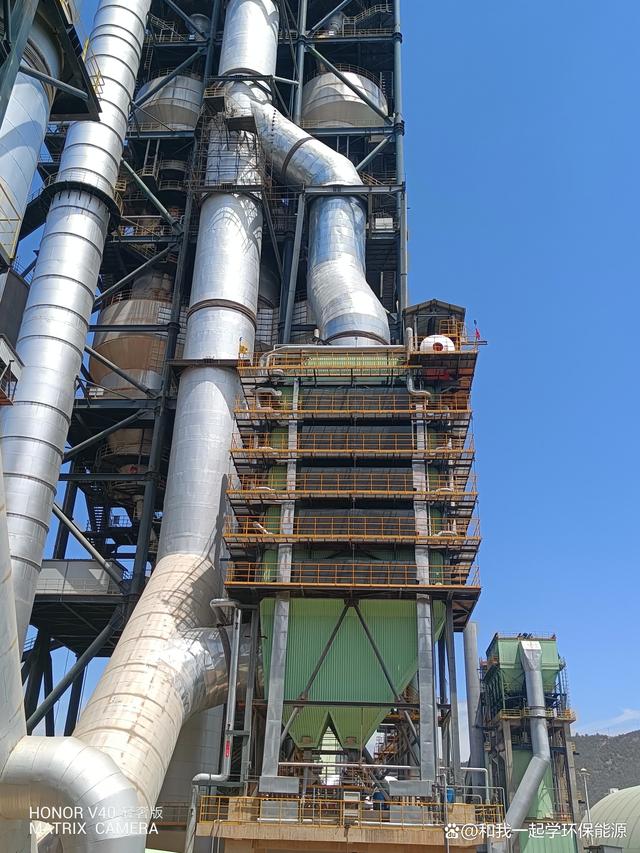

SP鍋爐鍋筒內徑Φ1800，壁厚25，材料Q245R，每級受熱面都設置了振打除塵裝置，每一層管組都設置了2組振打裝置，在受熱面下部用連桿將所有管子連在一起，每組均由一只電動機帶動，振打裝置布置于鍋爐兩側，振打頻率根據運行情況就地可以調整，正常情況每分鐘3次，沖擊力為1500N，振打下的粉塵隨氣流均勻排出爐底。振打裝置的效果直接影響鍋爐蒸發量，SP鍋爐煙氣中細灰具有一定的粘結性，且灰量比較大，運行中應加強監視。
