摘要：本文結合實際項目案例，分析了一種新型閉路熱水循環自動養護系統在裝配式藝術混凝土預制構件養護中的應用，并加速混凝土的養護過程。熱水循環養護系統利用熱輻射加熱混凝土產品。熱水在閉環管道系統中循環，通過熱輻射能量輸送到混凝土產品。循環水由高效鍋爐持續加熱。熱水通過管道系統循環后，之前的余熱水會回到鍋爐中進行再次循環使用。其將持續產生加速養護所需的輻射熱，對生產過程零干擾。此外，設備配置了全自動智能控制系統。

一．前言

冬季的混凝土養護工作可能很棘手，但這并不意味著養護可以停止。如果您在地面、高架表面或圍墻內澆筑混凝土，循環加熱可能是確?；炷辆鶆蛴不淖羁旆椒?。使用循環加熱或地面解凍設備可以加快硬化過程，并以更低的成本快速地制造均勻硬化的混凝土預制構件產品。下面我們結合利用熱輻射加熱養護的RadCure熱水盤管養護在山東旭密林IPCW藝術混凝土預制構件產品生產養護中的應用案例，分析該系統的功能優勢和如何提升能源效率并加速混凝土構件養護。

二．關于IPCW藝術混凝土預制構件產品

由混凝土材料、輕鋼龍骨、保溫材料、特制纖維板等組成，在確保牢固性、安全性的基礎上賦予產品隔溫隔熱、方便運輸、施工便捷等特性。

▲IPCW藝術混凝土預制構件產品結構圖（來源IPCW）

▲IPCW藝術混凝土預制構件產品生產流程圖（來源IPCW）

產品生產養護過程引進德國Curetec RadCure閉路熱水循環系統，利用熱輻射加速混凝土養護。

三．裝配式藝術混凝土預制構件養護工程詳情

——工程概況和環境——

工程名稱：藝術混凝土預制構件熱水循環養護系統

工程地點：山東淄博

工程實施溫度環境條件：

年平均氣溫：13℃

最冷月平均溫度：-8℃

極端低溫：-23℃

極端高溫：42℃

▲山東旭密林藝術混凝土預制構件工廠圖

——工程施工工作狀況——

20個10*4.5m加熱面積翻轉模臺；

模臺上平均混凝土重量17噸/個；

生產班次為1班次/天；

養護時間12小時；

養護方式為熱水盤管養護

排放要求：顆粒物<5；SO2二氧華硫<35；NOX氮氧化物<50

——工程養護定制方案——

20個養護翻轉模臺，每小時最多4個模臺同時加熱，使用環保天然氣燃料進行加熱。根據養護要求加熱所需部件。提供安裝在鍍鋅平臺上的350 kW / h熱水裝置，或者在20英尺集裝箱中提供的可選熱水裝置，配備全自動智能控制系統。

工作原理：RadCure熱水養護系統使用熱輻射來加熱混凝土產品。熱水在混凝土產品下方密封系統中循環，并將熱能轉移到產品上。熱水把溫度/熱量轉移到混凝土產品之后，將其引回加熱裝置并重新加熱。此養護技術非常適合于預制混凝土構件，預應力混凝土產品或長線型生產線等。

▲RadCure熱水循環養護系統設計圖

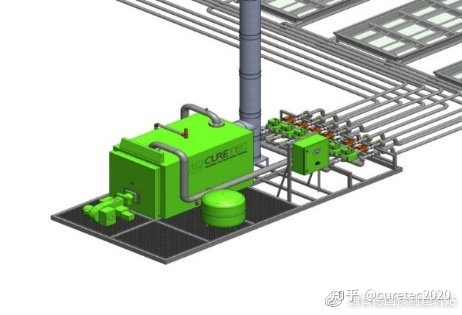

▲鍍鋅平臺上的WW 350B 熱水加熱設備

熱水加熱設備主要性能

——

280 - 350 kW / h；

697升一體式儲水罐（減少燃燒器啟動）；

工作溫度最高可達95℃；

工作壓力4 bar；

高能效循環水泵（90/80°C）；

工作平臺上的DN80 保溫管道；

配備所有必要的安全閥，關閉閥和排氣閥；

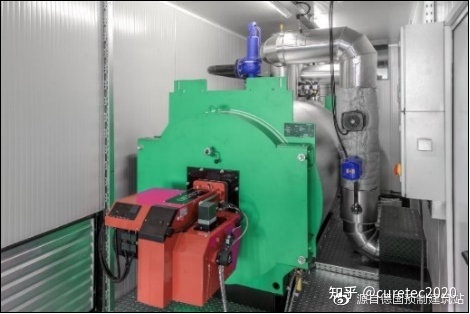

▲20英尺集裝箱中可選鍋爐熱水裝置

可選鍋爐熱水裝置持續加熱管道循環水。熱水通過管道系統循環后，之前的余熱水會回到鍋爐中進行再次循環使用。配備20個全自動控制閥和20個精準溫度探頭。

配備全自動智能控制系統

配備全自動智能控制系統

彩色觸控屏，可集成控制以下單元

——

20個溫度曲線

循環泵

自動閥

燃燒器

可通過WIFI進行遠程維護

四．走進工程現場

▲工程所在地——山東淄博IPCW裝配式集成建筑系統總部樓

▲預制構件熱水盤管養護翻轉模臺——熱水分配管道在模臺下方

▲可選熱水鍋爐用于盤管循環水加熱

▲通風管道和系統

▲無塵系統控制柜——帶彩色觸控屏，多語言界面，傻瓜式操作

五．RadCure熱水養護系統的功能和優勢

●在整個產品中熱量分布均勻

●管道系統在模臺下方，因此沒有任何生產干擾 （參考下方管道系統布置圖）

●高效節能的設計原理，尚未傳輸?shù)哪芰繉⒎祷氐藉仩t（參考下方熱水鍋爐和管道圖）

●整個系統是保溫的，導致極低的能量損失

●消除混凝土凝結和腐蝕異常

●更有效、高效和簡易的運行和維護，熱量分配系統帶有電動閥門，可單獨調節對每個控制子單元進行加熱。（參考下方一根水管與多個自動切斷閥和溫度顯示器相連圖）

●穩定、超強的早期強度：預制混凝土僅需8小時左右達到脫模強度

●該系統可將混凝土加熱至35-80°C，而水溫為60-110°C（參考下方控制閥和可視溫度顯示器圖）

●自動控制系統能有效管控無人監管的生產環境，效果穩定，避免混凝土加熱過度

●消除混凝土構件生產區域的積水

●凝結成無瑕疵的建筑表層

▲管道系統布置圖

▲熱水鍋爐和管道連接圖

▲一根水管與多個自動切斷閥和溫度顯示器相連圖

▲控制閥和可視溫度顯示器圖

六．更多熱水盤管養護混凝土產品案例

▲工程坐標：巴西-8個養護區域 養護產品：混凝土空心板

▲工程坐標：比利時-3個養護區域 養護產品：混凝土空心板

七．關于項目工程合作方

旭密林：旭密林集團起源于 1936 年由旭密林先生在瑞士成立的一家幕墻門窗技術公司。 經過 80 多年在建筑幕墻設計、質量和性能等方面的不懈進取，旭密林已成為世界馳名的建筑幕墻設計咨詢及工程項目管理服務供應商。旭密林深受全球著名建筑師與客戶的信任，成功參與了大量世界性地標建筑的創作與建設。將建筑師精益求精的美學要求和業主的成本控制有機結合，近年來更是全方位著力于綠色節能建筑技術，為全球建筑的蓬勃發展貢獻力量。山東生產基地建成投產，這是國內首次實現藝術混凝土預制構件的全智能化生產。

德國Curetec固爾特：Curetec Energietechnik GmbH（德國固爾特）是目前國際領先的混凝土養護系統解決方案制造商，于2006年在德國不萊梅成立。

至2020年已協助全球各地客戶建立了900多條生產線并制定了混凝土養護解決方案?？蛻糁饕椴荚跉W洲，北美，俄羅斯，日本，韓國，土耳其，澳大利亞，新西蘭等國家及地區。

Curetec（德國固爾特）以高端創新的理念以及易于操作的技術引領混凝土養護行業發展，它還代表著混凝土養護系統在節能環保和綠色科技的至高水平。

Curetec (德國固爾特) 于2020年來到中國，在上海青浦合資成立了固爾特（上海）新能源科技有限公司，為中國市場的混凝土行業提供更專業，更有效，更有經濟規模的養護解決方案。

Curetec 固爾特全新推出為中國市場量身定制的NDG低壓直燃式蒸汽發生器，其采用目前先進的燃燒技術，并結合專業的軟件控制系統，凈效率高達98% ， 使混凝土養護中的能耗成本與傳統鍋爐相比節約50%左右, 低壓蒸汽更安全可控。

Curetec固爾特以“高新技術助力中國建筑工業化，節能環保智領混凝土養護新思路”為公司宗旨，結合德國精湛的技術和工藝，不斷推出更具創新、全面、系統、科學的混凝土養護方案，打破混凝土建筑行業傳統的養護模式，以行業至高水平的節能環保和綠色科技產品為國內客戶提供更多高品質服務和體驗，助力中國混凝土產業的不斷轉型升級。
