甲苯二異氰酸酯應用案例

方案簡介：

根據國家安全監管總局辦公廳印發《職業衛生技術服務機構檢測工作規范》通知，保護工作環境，該廠特委托我司為其車間甲苯二異氰酸酯（TDI）泄露檢測提供實時監測方案，我司工程技術人員經現場了解，根據該環境和有毒有害氣體可能泄露源的具體位置設計如下的檢測方案。

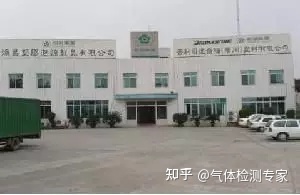

（儲存區現場如下圖所示：）

設計原則及依據

? GB12358-2006作業場所環境氣體檢測報警儀 通用技術要求

? GB3836.15-2000爆炸性環境用防爆電氣設備 第15部分

? GB 16808-2008 可燃?xì)怏w報警控制器

? 《石油化工自動化儀表選型設計規范》SH3005-1999

? 《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》

? 《石油化工儀表接地設計規范》SH/T3081-2003

? 《石油化工儀表供電設計規范》SH/T3082-2003

設計范圍：

根據廠方提供的資料，承擔該廠甲苯二異氰酸酯（TDI）氣體監測的工藝、設備、電氣、安裝的設計，包括設備的選型、制作、購買、安裝、運行調試和培訓操作人員。

設計目標：

? 甲苯二異氰酸酯（TDI）氣體檢測報警系統就是要解決以上安全問題，它由甲苯二異氰酸酯（TDI）氣體探頭對廠房存放原料車間內甲苯二異氰酸酯（TDI）氣體含量進行檢測、數據分析、電路轉換、打包后，經RS485總線發送到控制主機上，再由控制主機到中心監測計算機進行分析，對甲苯二異氰酸酯（TDI）濃度以曲線和數據方式顯示、超限報警，并對相關歷史數據進行存儲管理。 監控室記錄并分析甲苯二異氰酸酯氣體濃度值。

? 甲苯二異氰酸酯（TDI）氣體報警器內部聯動：甲苯二異氰酸酯（TDI）氣體報警器內部聯動就是指由報警器控制主機直接控制外控設備（風機和電磁閥）的啟動和關閉，而不用通過聯動控制箱來控制。林元科技系列甲苯二異氰酸酯（TDI）氣體報警器控制主機自帶多組無源/有源可編程聯動輸出。在甲苯二異氰酸酯（TDI）氣體泄漏或者超標監控系統中，甲苯二異氰酸酯（TDI）氣體探測器會將探測到的甲苯二異氰酸酯（TDI）氣體濃度傳輸至甲苯二異氰酸酯（TDI）氣體報警器控制主機，一旦氣體濃度達到低限報警值，控制主機就會發出聲光報警，并輸出低限報警信號（保持信號）以啟動排風扇，降低現場的甲苯二異氰酸酯（TDI）氣體濃度。如果甲苯二異氰酸酯（TDI）氣體探測器探測到甲苯二異氰酸酯（TDI）氣體濃度持續上升，并達到高限報警值，那甲苯二異氰酸酯（TDI）氣體報警器控制主機就會輸出高限報警信號（脈沖信號）以啟動緊急切斷電磁閥，切斷氣源。

? 甲苯二異氰酸酯（TDI）氣體報警器控制主機與風機的連接甲苯二異氰酸酯（TDI）氣體報警器與功率≤200W 的排風扇可以直接連接，與功率＞200W 風機連接需要通過220V交流接觸器。

接線圖如下：

GD-VOC-100有機揮發物VOC氣體報警器采集到的氣體濃度信號轉換為RS485，并以RS485標準信號的方式傳給控制主機上；控制主機接受GD-VOC-100有機揮發物VOC氣體報警器傳上來的RS485信號，經過處理、邏輯分析，以數字顯示、聲光報警的方式反映出來（可連接風機，電磁閥等）。

安裝要求

2.1氣體報警器的安裝必須由具有相應資質的施工隊伍承擔。

2.2控制器的安裝

2.2.控制主機屬非防暴結構，應固定在安全場所，其箱體底部安裝在距地面1.5米左右，且其周圍5米范圍內不應有影響儀器正常工作的強電磁場。

2.2.2根據控制主機的安裝位置，用膨脹螺絲緊固在墻壁上，水平安裝，不傾斜。

2.3氣體報警器的安裝

2.3.1位置的確定。探測器安裝在可能有釋放源的區域內，探頭對準氣體聚集、擴散的方向，當被測氣體比重大于空氣時（液化石油氣、沼氣），探測器安裝在距離地面20～60cm處，當被測氣體比重小于空氣時（天然氣），探測器安裝高度高于釋放源0.5～2米處。

2.3.2氣體報警器不能安裝在以下位置：

1.直接受蒸汽、油煙影響的地方；

2.給氣口、換氣扇、房門等風量流量大的地方；

3.水汽、水滴多的地方；

4.有沖擊、震動及強電磁場干擾的地方；

5.溫度在-40℃以下或70℃以上的地方；2.4分布與接線要求

2.4.1探測器與控制器之間用四芯電纜線連接，電纜線的線徑與傳輸距離如下表：

安裝建議：

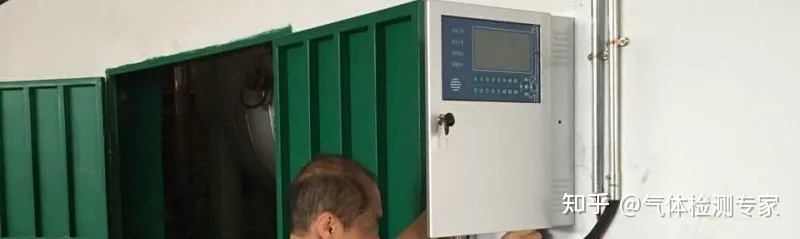

項目部分現場圖片
