多級多路歸并

在上篇文章中，我們通過一系列的測試，針對全局binlog的同步能力，得出了幾個核心結論 BPS可以達到500M+/s EPS可以達到220w+/s * TPS可以達到35w+/s

測試實例的的規格為：8CN + 8DN + 2CDC 單CN節點規格：32核128GB 單DN節點規格：32核128GB * 單CDC節點規格：16核32GB

此處我們將DN節點的數量由8個調整為16個，進行復測，看看性能是否依然可以達到如上標準。以TPS為例，使用上篇中的48張表的sysbench數據導入進行測試

sysbench --config-file='sysb.conf' --create-table-options='dbpartition by hash(`id`) tbpartition by hash(id) tbpartitions 8' --tables='48' --threads='48' --table-size='10000000' oltp_point_select prepare

測試結論

TPS只能達到19w+/s的水平，鏈路出現比較高的延遲，如下圖所示：

并且此時多路歸并線程已經滿負荷運轉，如下圖所示：

并且此時多路歸并線程已經滿負荷運轉，如下圖所示：

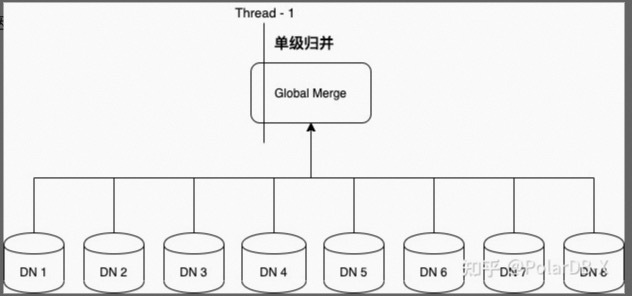

這是因為系統默認只開啟了單級歸并，如下圖所示：

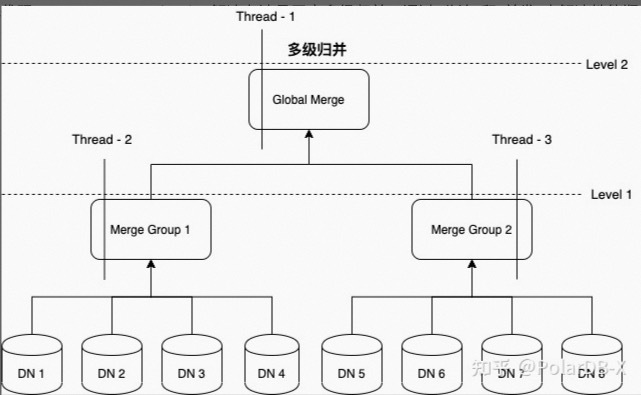

隨著DN數量的增多，參與歸并排序的隊列長度也會隨之增大，性能則相應出現衰減(另附多路歸并核心代碼:LogEventMerger.java)，解決辦法是開啟多級歸并，通過“分治”和“并發”來解決性能瓶頸，如下所示：

開啟多級歸并后，吞吐能力恢復至正常水平，如下所示：

如上是多級歸并的邏輯示意圖，反映到實際的運行時拓?fù)?，多級歸并可以是線程級的，如下所示：

也可以是進程級的，如下所示：

前者用來解決較小規模集群(<=64DN)的性能瓶頸，后者用來解決更大規模集群(>64DN)的性能瓶頸。當DN數量不太多時(如32個)，優先考慮通過提升單個節點的配置，采用線程級別的多級歸并來提升性能，避免不必要的網絡傳輸開銷；當DN數量非常多時(如256個)，很難靠單個節點承擔計算、內存或網絡資源的壓力，此時可以通過進程級別的多級歸并來提升性能。當然，多級歸并也不是“銀彈”，全局Binlog會有一個Global Merge Point，當DN數量足夠多時，仍然會有單點瓶頸問題(尤其是網絡瓶頸)，可以通過多流Binlog進行解決，我們的后續文章會對PolarDB-X的多流Binlog進行介紹。

下面表格是oltp_insert場景下的測試數據，分隔行以上的部分是單級歸并可支撐的壓力范圍，當QPS高于20w之后，會出現明顯的延遲，開啟多級歸并后，QPS達到35w時，延遲時間仍然保持在1s以內

流水線&并行

全局Binlog數據流生產線，采用了類似SEDA(Staged Event-Driven Architecture)的架構，共劃分為6個Stage，相鄰的Stage之間以及Stage內部組件之間，通過隊列進行串聯，每個Stage內部通過異步或多線程并行技術對數據處理進行加速。

Extract Stage Extract Stage用于完成一級排序，涉及binlog解析、數據整形、元數據維護、ddl處理等，每個DN對應一個處理線程，單個DN最大可支持的EPS吞吐為25w/s，采用的性能優化手段主要在內存管理和緩存管理層面，見下文的內存使用優化章節。

Merge Stage Merge Stage用于完成全局排序，保證全局Binlog中數據操作的線性一致，采用的性能優化手段主要是多級歸并，上文已經有詳細描述，此處不再贅述。

Collect Stage Collect Stage用于實現事務的合并，將分布式事務的分散到各個DN的binlog數據進行排序和合并，采用的性能優化手段主要有： 通過RingBuffer，進行并行處理，大大提升合并速度 支持“預序列化”，某個事務合并完成之后，如果事務大小小于設定閾值(如果太大，預序列化可能會占用大量內存)，會直接構建Transmit Message并序列化，為Transmit Stage減輕壓力(Transmit Stage序列化操作是單線程處理)

Transmit Stage Transmit Stage用于實現Task和Dumper之間的網絡傳輸，使用Grpc構建Data Stream，采用的性能優化手段主要有： Batch模式，多個事務的event封裝為一個數據包，提升吞吐率 Single模式，自動檢測大事務，單個事務獨立封裝數據包，避免內存溢出 異步處理，耗時的序列化和反序列化操作放到獨立線程 動態反壓控制，避免內存溢出

Write Stage Write Stage處于數據流的末端，用來構建終態的全局Binlog文件，主要采用了3種優化手段： 并行構建 使用RingBuffer構建緩沖區，將構建binlog event的操作(創建event、更新event內容、計算CRC32校驗值等)并行化處理，解決單線程瓶頸。 直接內存 采用直接內存進行IO操作，減小用戶態和內核態上下文切換 * Write Cache 引入寫緩存，并保證緩存大小為page頁的整數倍，降低IO頻率和提升page命中率

Backup Stage Backup Stage用于實現全局Binlog文件的備份，支持Dumper之間的主備復制，和到中心化存儲(如OSS)的冷備份，主要的性能優化手段是多線程上傳和下載。

內存使用優化

全局Binlog系統是一個數據密集型的系統，對內存資源的管理是一個核心關鍵問題，下面介紹全局Binlog在內存優化層面的優化手段。

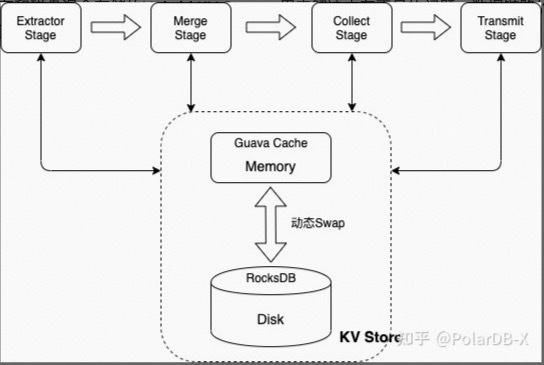

事務數據持久化 排序是全局Binlog系統最核心的功能，在對數據進行處理時，需要將某個事務的binlog數據全部接收完之后，才能進行排序操作，當遇到大事務或者超長事務空洞時，如果沒有數據的持久化機制，很容易把內存撐爆，導致full gc或內存溢出，影響鏈路的正常運行。對此系統設計了支持內存和磁盤混合存儲的Hybrid KV Store，用來解決內存不足的問題，數據鏈路的幾個核心Stage深度依賴該Store，如下所示

KV Store的主要特點有： 支持大事務swap到磁盤，動態監測事務大小，超過指定閾值后，該事務數據swap到磁盤 支持大事件swap到磁盤，遇到超過指定閾值的binlog event，直接保存到磁盤 支持動態監測內存使用率，超過指定閾值后，自動將存量數據和新增數據swap到磁盤 全磁盤存儲相比純內存存儲，性能大概有20%的降低

元數據持久化 元數據是全局Binlog系統的核心命脈，在庫表非常多的情況下，元數據會消耗大量內存，可以多達10幾GB，影響數據鏈路的正常運行。舉例來說，48w張數據表占用了接近8G的內存，如下所示:

系統提供了針對元數據的持久化機制，開啟持久化能力之后，元數據會被序列化并保存至RocksDB，并支持在內存和磁盤之間的動態Swap，涉及元數據持久化的參數為： meta.persist.basePath : 配置元數據持久化目錄 meta.persist.schemaObject.switch : 是否開啟元數據持久化

接上面例子，當開啟元數據持久化之后，內存占用大幅降低到只有240M，如下所示:

優化內存分配 雖然KV Store提供了swap機制，保證了內存不夠用時數據可以轉儲到磁盤，但畢竟會對性能造成影響，最優的策略還是盡量減少內存的占用，系統提供的主要優化手段有： 不同stage對內存的要求不一樣，合理控制隊列緩沖區的大小，規避不必要的數據堆積 規避不必要的數據復制，如針對ByteString的使用 ByteString.copyFrom方法可以替換為UnsafeByteOperations.unsafeWrap方法，免去字節數組copy操作 ByteString.toByteArray方法可以替換為DirectByteOutput.unsafeFetch方法，免去字節數組copy操作

總結

本篇從技術原理的角度，對全局Binlog的一些核心的性能優化手段做了簡要的介紹，通過SEDA流水線架構實現了異步和并行處理，通過多級歸并解決了集群規模擴張時的性能衰減問題，通過一系列的內存優化手段保證了數據鏈路的高效運行，這些優化措施，保證了全局Binlog在TPCC 150w tpmC的壓力下，延遲仍可以控制在1s以內(參見:性能白皮書）

當然，全局Binlog在架構上也有天然的劣勢，其在應對超大規模集群時存在單點瓶頸，PolarDB-X的多流Binlog通過犧牲事務的完整性解決了單點問題，在應對超大規模集群時，能夠保證性能的線性提升，敬請關注我們的系列文章。
