如果說案例不說項目介紹，那就有點耍流氓。在設計前需了解客戶的實際需求，才能做出適合用戶的方案。

用戶在新疆常年外地工作，大哥非常愛研究，對無線電也非常精通，裝修期間自己看書學習裝修設計和智能化以及音響的布置，燈光設計等。

小區為老小區，后期市政工作改造，做了外墻外保溫，但是屋頂沒有改造，由于是頂層，到了夏季屋頂高溫一直深深困擾他，為此我們也為他做了屋頂?shù)谋馗魺崽幚?，再減少夏季屋頂熱輻射的同時，提高其舒適度，也能降低制冷制熱的能耗。

小區自帶集中供暖，由于長期身在外地，集中供暖對他來說并不是很劃算，每年回來可能也就是過年期間，家里也有一臺之前的壁掛爐，要求雙系統都能使用并且做以切換?；ゲ挥绊?。。
飛機到家前，希望可以通過手機WIFI控制，提前打開地暖，希望到家有溫暖的感覺。家里采用小米智能，不想裝太多的APP控制。柜子下面要求也做保溫，減少向下傳遞的熱損失。地面材質為瓷磚，不喜歡木地板。

戶型如下：

房間為東戶，在設計圖紙時，考慮紅框所畫位置有窗戶玻璃，考慮室溫溫度的均勻性，防止窗戶的冷輻射造成人站在范圍半米內的溫差，設計地暖時應加密此區域的盤管密度，增加散熱量抵消冷輻射。

考慮分水器后期的維護及使用方便，布管居中，分水器位置安裝在餐廳的酒柜中，分水器管道主路線如下：

在設計布置管道時，不建議使用豎向布置，更推薦橫向布置。

原因是當管道在外區需要更多的熱量時，我們可以通過管道加密，其次增加流量的方法提高散熱量，如果管道跨度較大，會造成內區的溫度也會提高，不利于調節。

設計圖紙如下：

根據鄭州的氣象參數及地面材質的導熱系數設計

設計完成后檢查參數，水溫在38.5℃時，即可滿足各個房間溫度20℃需求。

我們也可以通過計算，得出每個房間所需的流量、分水器的總需求流量及分水器的壓降，

在設計規范中分水器壓降不宜大于30KPA，而我們設計完的阻力僅有3kPA，也就是0.3米揚程。

也就說在同樣的水泵下，我們可以獲得更多的流量，反向推，在同樣的流量下，我們不需要很大的水泵。也達到了節能的目的。

在此，放一些施工詳圖給各位知友參考，這些畫這些詳圖并不難，難得是做，是否真的按這些施工標準去做才是考量一個商家的根本。

施工采暖的準備與選擇：

1、保溫板

厚度：1.6cm、1.8cm、2.0cm、3cm，厚度不同價格不同
原材料：回收料、全新材料

本案例采用淮北三友3cm后全新原材料XPS擠塑板（目前河南地區常用的就是三友衡盛、新鄉英姿）

2、反射膜

分為3C、4C、5C，3C指的是鋁層厚度，例如3C=0.03毫米厚，數值越大，反射膜厚度越厚（不存在純鋁反射膜一說）
其次無紡布的反射膜分為：30g、50g、70g、指一平方的無紡布的重量。

本案例均采用5C鏡面加厚反射膜

3、地暖卡釘

分為：全新塑料、回收塑料

主要表現在強度不同，目前河南市場上專業做卡釘?shù)木褪?金明

4、地暖管道

從PE-RT、PE-XA/B/C、再到鋁塑管，如果你是閉式系統，獨立采暖，一定要使用阻氧管道。如果是集中供暖，阻氧就無關緊要，水溫如果較高，建議選擇PE-X的交聯管道。
同時也根據自己的預算，獨立采暖水溫較低，PE-RT的管道也夠用，預算寬裕，品質想好點，可以用PE-X管。

本案中采用德國瑞好紅色三層阻氧PE-XA管道，管徑20*2.0壁厚。

進口管道的溢價確實偏高，所以采用的國產瑞好蘇州獨資工廠生產的。

對于管道，歐洲的生產基地只有那么幾個，分別為歐博諾、瑞好、?，?、HAKA、哈文（被?，斒召彛?。歡迎大佬補充

至于其他的品牌的PE-X管道，其中哈文和HAKA為貼牌大戶。

5、分集水器

分水器分為黃銅分集水器，黃銅又被分為：58-3、59-1、61-7 其主要標識銅含量的不同，性能不同，價格有有差異。
其次還有不銹鋼分集水器、塑料高分子分集水器。
按調節方式又分為球閥式、手動比例式、流量計調節。
閥芯不同品牌也有區別，例如有橡膠的、有塑料的。

本案采用了國產品牌，不銹鋼流量計分集水器，流量計為瑞士進口taconova。

可參考下文關于taconova的介紹

6、溫控器

采用希到，可接米家智能控制，帶有壁掛爐聯動及水泵聯動端口，由于預算原因，并沒有采用分室溫控，做了集中控制。

施工照片如下：

由于是老房子，客戶還要做暗藏踢腳線，導致邊界保溫條的粘接不牢，在施工后也和用戶溝通，標識諒解，部分地區不是很公正。

這里要強調一下，當房間跨度超過6米或大于15㎡，應設置邊界保溫條。

邊界保溫條不建議采用保溫板切割。經過邊界保溫條的管道必須做套管處理。

原因是當?shù)嘏療崦浝淇s時，可以有空間膨脹，防止翹鼓、開裂，同時防止管道熱脹冷縮對管壁的磨傷。

管道密集處如果在柜體內無法散熱，務必采用隔熱處理。

詳解一下設備這塊

分水器流量計側為供水，右側紅色設備為格蘭富進口變頻循環泵25-8，用于預留集中供暖，如果市政壓力或流量不足時開啟，左側為威樂進口變頻循環泵，型號為15-8，9個檔位，三種模式調節
中間采用板式換熱器隔離，這樣即使在集中供暖不來或者關閉，再或者自己獨立采暖，均互不影響，不用擔心市政供暖的雜質堵塞壁掛爐的板換。還能延長地暖的維護周期，畢竟自己的水加保護劑還是要干凈的多。
壁掛爐的管道采用π型三通，也叫緊湊型三通安裝方式。簡單、方便。并且與二次系統互不影響。

再來說一說硅晶網這個產品，個人從業6年，在鄭州4年，下面固定回填工隊2支，從無用過硅晶網，硅晶網反倒影響回填的密實度。由于現在河沙管控，回填基本用的水洗砂。

只要水泥比例合理，使用合格的水泥，夏季養護到位，冬季避免低溫天氣回填，目前無出現開裂，下圖為一個項目6月份回填，回填后2周去拍的照片

最后一張圖是在一家工地看到的，如果類似這樣回填，別說開裂了，不但起砂，幾乎沒有什么強度，手一戳就是一個坑。

蔣工也碰到很多用戶說，地暖不就是盤個管子嘛，有什么難度，你就按全屋20cm間距盤就好了，你就跟我說最低多少錢能做就好了。

暖通是一個半成品，從設備到材料、從設計到材料選型、再從施工細節處理到最后調試都是有考究的。

蔣工還見過一套美景東望300平的房子，集中供暖，暖通預留個PPR32的主管道。

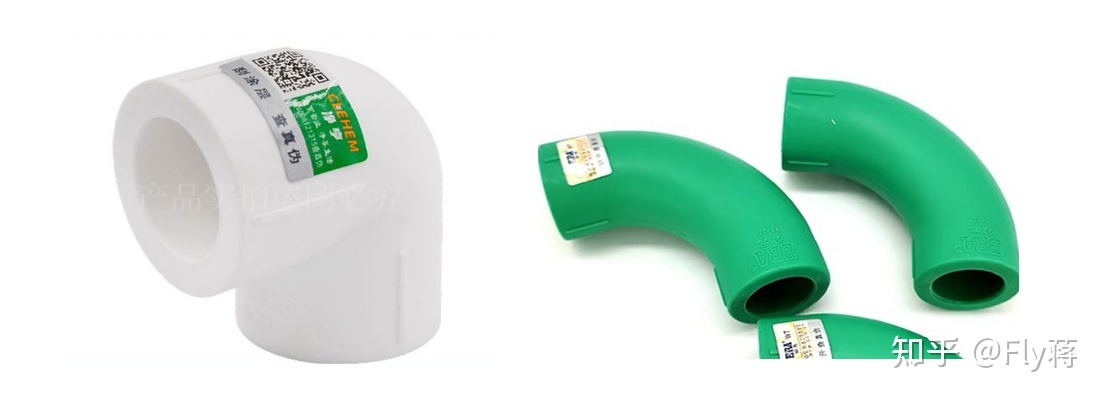

最簡單的例如過橋，PPR90°彎頭與大弧度彎頭，最簡單的材料對比，當過橋用的過多時，會阻力和流量都有影響，大弧度的彎頭局部阻力又比90°彎頭阻力小，流量得到就更多，效果更好。這些都是細節。

最后也希望知友們可以得到一個溫暖舒適的居住空間，謝謝觀閱。
