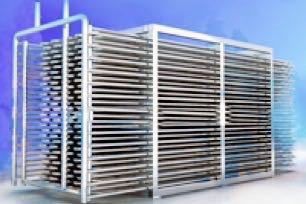

蓄冰盤管為什么會有白銹？白銹是怎么來的呢？小尤優(yōu)課堂的第三講，我們一起來了解為什么鍍鋅管會產(chǎn)生白銹。

1、什么是白銹？

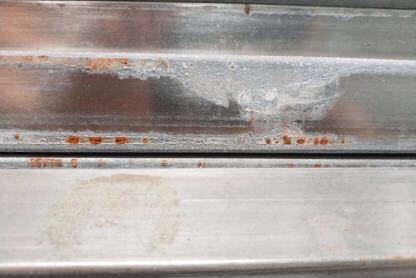

首先我們要知道，白銹是生長在鍍鋅管表面的一層腐蝕產(chǎn)物，就和我們常見的鐵管上生成的紅銹是一個道理。

當(dāng)鍍鋅管表面粘附了一層凝結(jié)水（潮濕的環(huán)境），與氧氣、二氧化碳、碳化氫、二氧化硫、煙灰、塵土以及其它的化學(xué)氣體作用后，會變成一種具有腐蝕性的水溶液而附著于鍍鋅層表面，形成一種電解液。這種電解液與化學(xué)穩(wěn)定性較差的鋅層發(fā)生了電化學(xué)腐蝕，從而產(chǎn)生的粉末狀腐蝕產(chǎn)物，稱為白銹。

白銹的產(chǎn)生機(jī)理是氧濃差電化學(xué)腐蝕。這種條件下腐蝕產(chǎn)物的形成速度較快，腐蝕產(chǎn)物呈白色的松散狀，是不具有保護(hù)功能的銹層。

2、熱鍍鋅管中為什么會生成白銹？

（1）存放環(huán)境差

比如受嚴(yán)重的酸霧天氣影響，或者大氣水汽太足、潮濕陰冷、長期不通風(fēng)，也容易造成管子生長白銹。

（2）鋅液問題

加工熱鍍鋅的廠家鋅液里面含有鉛，會導(dǎo)致鍍鋅管出來后表面出現(xiàn)色差或者龜裂紋。這些在管子表面上有問題的地方經(jīng)過其他因素影響（水、潮濕空氣、酸環(huán)境）在空氣中氧化后就很容易生白銹。

（3）鈍化液問題

鈍化時間過短沒有形成很好的鈍化膜，或者鈍化液里面含酸度過高，后道清洗水溫度過熱，導(dǎo)致清洗不干凈，這樣就很容易造成氧化腐蝕，形成白銹。

（4）水質(zhì)不合格

水質(zhì)不合格，pH值太高或太低，鍍鋅層發(fā)生腐蝕，形成白銹。

3、如何控制白銹生成？

（1）控制鋅含量

蓄冰盤管組裝完成后熱浸鍍鋅時，鋅的附著量要大于572g/m2，鍍鋅層的厚度大于80μm，捶擊試驗后不脫落。保證鍍鋅層密度均勻，表面光滑，無暇點。

（2）控制環(huán)境

鍍鋅冰盤管運(yùn)輸過程中，保持干燥環(huán)境，做好保護(hù)

（3）控制水質(zhì)

控制好制冷系統(tǒng)的冰水的水質(zhì)，控制好pH值是關(guān)鍵。pH值在7-8.3時，可以生成一層致密的保護(hù)膜；同時需滿足：堿度≤150ppm，硬度≤50-300ppm，氯根≤125ppm

往期回顧：

【小尤優(yōu)課堂】你才知道？停用腐蝕是運(yùn)行腐蝕的3-5倍！

【小尤優(yōu)課堂】生水直接加防腐阻垢劑原來這么厲害！

覺得文章好看，歡迎點贊、轉(zhuǎn)發(fā)、關(guān)注

想了解更多水處理相關(guān)知識，歡迎關(guān)注：

尤潔科技官方微信：尤潔水處理（youjieshuichuli）

尤潔科技官網(wǎng)：beijingyoujie.com
