核心筒內設備是辦公和酒店的精髓，是設計方面決定項目成敗的根本因素。一棟寫字樓，我們說它高端大氣上檔次，并不是因?yàn)樗指哂执?，裝修上檔次。而是它的“內在美”，“內在美”的體現重點在于設備。有沒有BAS智能控制系統？有沒有智能監控和安保系統？有沒有辦公自動化系統？有沒有智能派梯系統？有沒有集中空調、新風、濕度控制系統？有沒有熱水系統？這些都是考核一棟寫字樓或酒店是否高大上的重要因素。

就像人體有八大系統一樣，一棟高大上的寫字樓或酒店，也應該有各種相應的系統。

一般的核心筒設備，主要是風、水、強電、弱電四個專業。

• 所有的設備專業，包含兩個基本方面：一個是生活（平時狀態），一個是消防（緊急狀態）。

• 對于風專業，平時狀態送排風（北方地區有采暖），緊急狀態排煙；

• 對于水專業，一套生活給水、污水、廢水系統，一套消防水系統；

• 對于強電專業，一路平時生活用電，一路緊急消防用電；

• 對于弱電專業，一套平時通信信號系統，一套消防報警系統。

• 建筑消防的基本理念在于“防”而不是“消”，意思就是盡量防止火災發生，有火災發生時，最好在消防隊員趕來之前撲滅火災。


提示：像人體一樣，健康狀態下，身體的八大系統正常運行。故障狀態也就是生病時，免疫系統進入戰時狀態，滿負荷運行，免疫系統會調用其他所有系統來對抗病毒體。比如感冒時會發熱發汗，是因?yàn)槊庖呦到y(tǒng)調用分泌系統進行發熱發汗以保護身體，防止進一步惡化。一旦免疫系統調節失敗，就需要外部強制手段介入，也就是說要進醫院了。

也就是說，消防系統是所有專業必須參加的最重要的系統，就像人體的免疫系統。一旦建筑內消防系統失敗，就需要消防車來解決了。

#1暖通系統（生活）：

平時狀態下的暖通系統分為兩個部分，一個是采暖、一個是通風空調。在南方地區，一般不設計采暖。

一般辦公和酒店的核心筒內的通風空調設計，首先要明確的是選型，是采用單體式空調還是集中空調系統。通風空調的系統選型是決定一棟辦公或酒店是否高大上的主要因素之一

中央空調系統，現在主流的有三大類型的系統：VRV多聯機系統、全空氣系統、風機盤管+獨立新風系統。

1. VRV多聯機系統，主要特點是系統簡單，又稱傻瓜式中央空調，有室內機和室外機。一臺室外機連接多臺室內機，室外機一般放在裙房屋頂，體積小，荷載輕。室內機設在各個辦公室，設備體積小，控制方便。夏天制冷、冬天制熱。但初期造價高，工藝要求高。是現在市面上辦公及酒店采用比較多的系統。

2. 風機盤管+獨立新風系統，要求設大型冷凍站和冷卻塔。冷凍站一般設在地下室最底層，冷卻塔放在室外。辦公樓或酒店的標準層需要在核心筒內設風機房，面積一般為12~15平米，風機房設新風井，面積一般2平米。
   風機房附近設冷凝水井，冷凝水井面積根據水管排布需要確定，一般0.8X1.8m能滿足要求。（注意!冷凝水井不是水專業的井，是風專業的，該井的位置和大小要對接風專業）。該系統的特點是可以按樓層選擇開啟。

3. 全空氣系統，該系統和全空氣系統的設置要求基本相似，也要冷凍站、冷卻塔。但一般用在大型商場和大型公共建筑中。該系統與第2種系統的區別是，對房間內的廢氣進行回收，處理過后進入送風環節。也就是建筑內可自成循環，有效節能。


• 第3種系統一般出現在大商場、火車站、地鐵站。以重慶某地鐵站為例，在夏季最熱天氣時，室外新風（熱風）僅占送風量中的10%，90%的送風量都是循環風。室外新風（熱風）越多，機房處理負荷越大，一般在早8點至晚21點開啟。家樂福超市的全空氣系統，運行情況類似，一般在營業時間開啟。


問題：猜一猜，第3種系統更節能，為什么一般辦公和酒店不采用這種系統？

#2暖通系統（消防）：

暖通專業的消防相對來說比較簡單。主要任務是解決樓梯間、前室（合用前室）、走道的防排煙。

1、防煙：

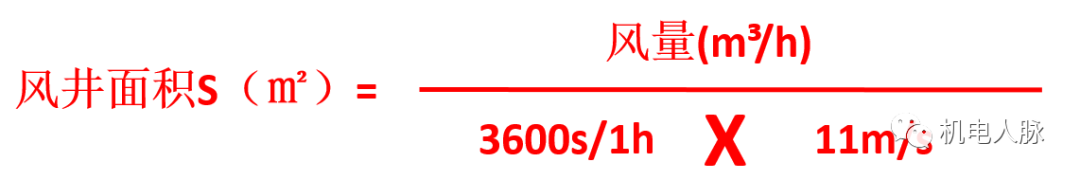

一般塔式辦公樓和酒店的核心筒內，一定是防煙樓梯間。加壓送風井的面積可按下列簡便公式計算。

本公式為經驗算法，如果風井面積過大，請暖通專業按精確算法計算，可適當縮小風井面積。

2、排煙：

塔式辦公樓和酒店的內走道，一般做排煙設計。按照風專業規定，高層建筑中超過20m的內走道，無自然通風排煙時，必須做排煙設計。排煙井比較小，一般0.5mX0.6m，即0.3㎡就夠了。

所有加壓送風井和排煙井，井道最短邊，不要小于0.4m寬，如果太窄，風管和風機等安裝會有問題。應與風專業商量確定

• 注意：空調與消防是獨立分開的，進入消防狀態時所有空調系統關閉，開啟排煙系統。也就是說，加壓送風和排煙是一套系統，空調新風和排風是一套系統。


#3給排水（生活）：

生活給排水分為兩個部分：給水(GL)、排水。排水又分為污水(WL)、廢水(FL) 、雨水(FL) 、凝水(NL)

• 給水(GL)：給水管截面積最小，為正壓向上。

• 污水(WL)：污水是指蹲便器，馬桶、小便器的排水。負壓向下。

• 廢水(FL)：廢水是指非便器排水，如廚房洗菜水，洗手池，拖布池，淋浴等排水。負壓向下。

• 雨水(YL)：雨水是指屋面排水?，F(xiàn)一般情況下高層辦公或酒店采用內排水。負壓向下。

• 凝水(NL)：水專業凝水一般指單體式空調的冷凝水。集中空調冷凝水屬于風專業。負壓向下。


1、辦公樓給排水

辦公樓給排水分為兩種情況，一種是辦公室內設獨立衛生間，一種是核心筒內設集中衛生間。為節約成本，現大部分寫字樓都在核心筒內設集中衛生間。

• 有新建的自用寫字樓（少銷售或少租賃），按照領導要求，在領導辦公室設套內衛生間，增加私密性和品質。


核心筒內集中衛生間時，一般單排布置蹲位。水井面積不大，600x1000即可。配備排風井，排風井面積0.4㎡以內，男女兩個衛生間公用一個水井和一個風井即可。辦公樓內核心筒集中衛生間水專業要求非常簡單。

辦公樓的生活水系統一般不出核心筒，在核心筒內部自成循環。需要注意的是，屋面雨水一般都是內排水，建筑專業需要在核心筒內找好雨水落水管的位置，一般有衛生間、樓梯間、水井、辦公室角落等隱蔽部位。通常1500平米的屋面，需要5根左右的落水管。

• 設備專業有一個重要的原則，就是水火不容。簡單說就是水、電不能挨著布置，電在上、水在下。


問題：猜一猜，為什么排水管比給水管粗？什么是污廢分流、雨污分流？記得外徑?和公稱直徑DN的區別嗎？

2、酒店給排水

相對于辦公樓生活水系統，酒店的生活水系統非常復雜。要求每間客房設衛生間水井，水井很占衛生間面積，水井和風井的大小，直接關系到酒店衛生間的使用面積大小。而酒店衛生間是客戶體驗的重中之重。一般高層酒店水井有冷水給水、熱水給水、熱水回水、污水、排水通氣管、消火栓給水、噴淋給水（可能有），6到7根管，普通管占地200x200。而且水井的位置經常和結構梁沖突，也是建筑專業需要重點留意的地方。2間客房衛生間共用1個水井時，最低700x1000。水井的布置分為寬井和深井。在客房面積緊張的情況下，優先選用深井。

• 需要特別注意的是，酒店的大部分客房水井，需要在裙房和酒店標準層交接的樓層進行轉換。最好在裙房上層做設備轉換層，特別是超高層建筑。水、風、電都需要在設備層轉換。污水立管下標準層之后進化糞池的路徑，通常是建筑專業最難配合的部分，最好在方案前期就確定好橫管路徑。


核心筒內部一般有布草間，內部設用水點，一根生活給水管接水龍頭，一根廢水管或污水管接拖布池。布草間除了必要的給排水，還需要設排風井，風井面積0.25平米左右。

高層酒店的屋面排水，落水管的位置一般選在酒店衛生間或者布草間。

• 無論是辦公還是酒店，核心筒內的水井相對于電井來說，都要復雜一些，水井的特點是雜、散。既有冷水系統，也有熱水系統和冷媒（熱媒）水系統。有的是水專業的，有的是風專業的?？偟膩碚f，水井的面積不大，一般1.5到2.5平米之間，寬度或進深800即可。重點往往不在井道，而在于管線路徑的設計。


#4給排水（消防）：

消防給水是水專業最重要的一部分。分為兩方面內容，一個是消火栓給水，一個噴淋給水

1、消火栓給水：

按照水專業的規定，消火栓的保護半徑一般為20m（指消火栓的水帶的行走距離，也有工程師取22m和25m），而且疏散走道任意房間門必須有2個以上消火栓到達。一般高層塔式辦公或酒店的疏散走道內會布置3到4個消火栓。

消火栓的附近要加消防給水立管。消火栓和立管位置的選擇需要和水專業配合，既要滿足消防要求，同時也要盡量減少對走道和房間的影響。消防電梯前室（或者合用前室）必須設消火栓。

• 注意：消防只存在給水，不存在排水。


消火栓（XH）就是一般走道中常見的紅色鐵皮盒子，盒子寬700左右，高800~1200，厚度是240。盒子一般埋入墻體100，有條件的情況下埋入墻體200，在盒子后面再砌100厚的墻體滿足疏散走道1.0h耐火極限。

2、噴淋給水：

噴淋給水必須要和消火栓給水獨立開來。自動噴淋的噴頭有煙感和溫感兩種，一般條件下是煙感，煙感不合適的地方是溫感，比如商用廚房。核心筒外圍走道內的噴淋系統是影響走道凈高的重要因素之一。

• 一般消防給水分高區和低區，低區管地下室和裙樓，高區管裙樓以上部分。


問題：樓梯是整個消防系統中最重要最需要保護的部位，為什么樓梯里面卻沒有消火栓，也沒有噴淋？

#5強電：

高層辦公或酒店中的強電間，是核心筒中的重要角色。相對于水專業來說，強電專業要求稍微簡單些。

一般在核心筒布置時，只要留夠面積就行，以99米高的辦公為例，強電間的面積在4到4.5平米比較合適。短邊寬度按最小1.6米考慮。基本不用考慮管線路徑。在走道的管線綜合設計中，電纜橋架的高度也較小，滿足150高即可。強電間的大小與用電負荷關系不大，主要是考慮檢修和管理的方便，還有供電局的要求。

• 強電間又叫強電井，實際上內部豎井的面積并不大，甚至占不到井道面積的十分之一。兩種說法均可。有條件的情況下，盡量把強電間設計成方形。內設電柜時，柜子的寬度最小按800，柜前檢修距離按800，強電間的最小寬度不要小于1.6米。


強電專業的消防部分比較簡單，一般只考慮緊急狀態下的應急指示燈、消防電梯、加壓送風、排煙、防火卷簾控制器等消防相關的用電。線路與生活用電獨立，并且終端接入柴油發電機房。

• 在整個核心筒的設計中，強電相對來說比較簡單，建筑專業與強電專業的配合也不像風、水專業那么復雜，但一定是不容忽視的一部分。


#6弱電：

在高層辦公和酒店的設計中，弱電往往是所有設備專業中最容易被忽視的一部分。但實際上對一棟國際5A甲級寫字樓或7星級豪華酒店來說，弱電反而是最重要的一部分。我們常說“5A”甲級寫字樓，這里“5A”就是指通訊自動化（CA）、樓宇自動化（BA）、辦公自動化（OA）、消防自動化（FA）、安全自動化（SA）。這些都屬于弱電的內容

• 一棟高大上建筑的弱電還包括：計算機管理系統工程，樓宇設備自控系統工程，通訊系統工程，保安監控及防盜報警系統工程，衛星及共用電視系統工程，車庫管理系統工程，綜合布線系統工程，計算機網絡系統工程，廣播系統工程，會議系統工程，視頻點播系統工程，智能化小區物業管理系統工程，可視會議系統工程，大屏幕顯示系統工程，智能燈光、音響控制系統工程，火災報警系統工程，計算機機房工程，一卡通系統工程。


弱電也分為生活（平時）與消防（緊急）兩個方面。在核心筒的設計中，正常情況下弱電間的面積不小于3.5平米。軟件的要求越高，弱電間也越大，一般上檔次的辦公樓或酒店，弱電間可能比強電間還大。最基本的弱電包括電視、電話、網絡。弱電還包括火災報警、火災語音廣播等。公共建筑核心筒內的強電與弱電不宜合用房間。

• 在復雜的大型公共建筑項目中，弱電往往是很多個不同的專業，以成都雙流機場為例，所有需要配合的專業可能多達10至20多個！這20多個專業的絕大多數都是弱電專業。例如通信、信號、BAS、FAS、安檢、廣播等。與強電專業一樣，建筑專業需要與弱電配合的部分不多，弱電對管線路徑的要求也不高。建筑專業作為龍頭專業，需要在設計前期向甲方明確對弱電系統的要求。經常存在一些辦公樓由于擴大使用后，電話號碼和電話線容量不夠的問題，只有兩三個人共用一部電話。這些問題一旦發生，改造起來非常麻煩。


提示：如果說結構是房子的骨骼，暖通是呼吸系統、強電是血液循環系統、水是消化系統，那么弱電就是房子的神經和意識。沒有弱電系統的房子，就像一個四肢發達、頭腦簡單的傻子。
