1、電動恒流量調節閥的安裝說明

（1）安裝時保證閥體上箭頭方向與水流量方向一致，不得反向安裝；

（2）保證閥門水平安裝，電動執行機構朝向上方，安裝位置上方留出與該規格閥門相同高度的空間，便于清理與維護；

（3）運行當中，應保持水質符合使用要求；

（4）為保證電動恒流量調節閥正常運行，在其前后應安裝可靠的關斷閥門，以便發生堵塞后，及時拆卸清理與維護。

(5)電動恒流量調節閥參數表

2、電動恒流量調節閥調試方法

（1）電動執行機構類型：

電源電壓：AC220V、DC24V、AC24V；

輸入信號類型：DC4～20mA、DC0～10V、AC220V（脈沖/開關信號）；

閥位反饋信號類型：DC4～20mA、DC0～10V、1000Ω/1500Ω。

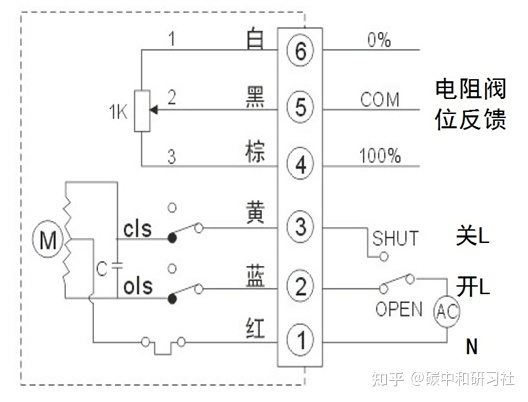

（2）按照電動執行機構的接線圖，將電源線、出入信號線、輸出信號線連接到指定端子；下圖為開關型電動執行器的接線圖，實際操作接線時，依據位于電動執行器上蓋內部的接線圖進行接線操作。

（3）向執行器出入開度信號，觀察執行器是否正常旋轉，閥位反饋是否正常顯示。

3、電動恒流量調節閥的清理及維修步驟

（1）斷開電源，由專業人員操作；

（2）做標識（確定上蓋與閥體的對應位置），拆下緊固上蓋螺絲，旋緊壓蘭并輕振上蓋，使上蓋與閥體分離，抓住執行機構提起上蓋及上閥瓣，注意不要把聯軸器與執行機構脫離，同時檢查上閥瓣的取壓孔是否堵塞；

（3）輕振波紋管中心螺絲使閥芯活動，抓緊波紋管提出閥芯，擰下波紋管中心螺絲，退出下閥瓣，清理污垢，使閥芯活動自如即可（注意下閥瓣軸頂端是否有墊），安裝時注意定位槽位置。

（4）安裝完畢后，旋緊上蓋螺栓，在壓蘭螺紋處涂抹黃脂油，然后旋緊壓蘭。

（5）確定執行器與閥體的相對位置，執行器帶手動搖桿插孔的端面與閥體標識面同向；

（6）將執行器與閥體組合前，應把執行器和閥體同時調節到最大開度或最小開度，方便執行器與閥軸連接對位；

（7）旋緊執行器聯軸器與閥軸定位的螺栓，減小轉角偏差，提高控制精度。

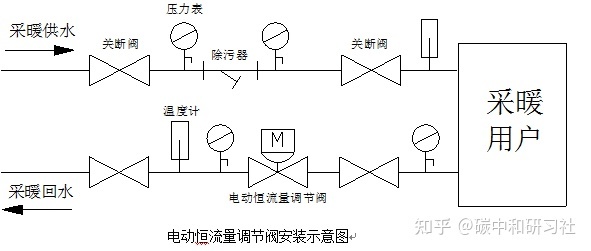

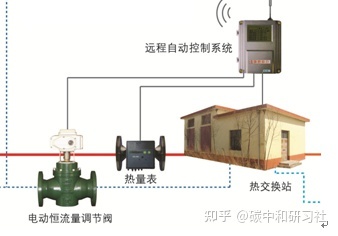

電動恒流量調節閥示意圖

附件、調節型電動執行器接線圖
