彎頭超聲檢測方法（規格：OD483×101.6（mm）；材質：普通合金鋼）

執行標準：NB/T 47013.3-2015《承壓設備無損檢測 第3部分：超聲檢測》5.5承壓設備用碳鋼和低合金鋼鍛件超聲檢測方法和質量分級

前期準備：檢測前應了解被檢彎頭的內壁結構情況，查閱有關質量資料

檢測時機：熱處理后

檢測面：表面粗糙度Ra≤6.3μm

檢測方法：手工A型脈沖反射法超聲波檢測

探頭：?jiǎn)尉е碧筋^，2.5MHz，Φ20mm

對比試塊：CS-2（調節基準靈敏度）

先校驗聲速

再依次測試一組不同檢測距離的Φ2mm平底孔（至少3個），制作單晶直探頭的距離-波幅曲線，并以此作為基準靈敏度。

掃查靈敏度：基準靈敏度提高6dB

耦合方式：直接接觸法

耦合劑：機油

耦合補償：4dB

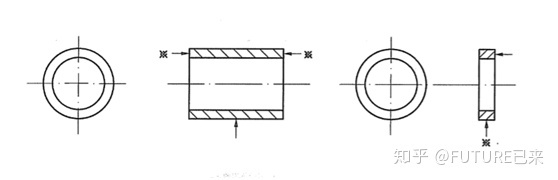

掃查方式：移動探頭從兩個相互垂直的方向在檢測面上作100%掃查。

掃查速度：不超過150mm/s

缺陷當量確定：對于3倍近場區內的缺陷，采用距離-波幅曲線來確定缺陷的當量。

（3倍近場區計算方法見《超聲檢測》（中國特種設備檢驗協會組織編寫，鄭暉））

記錄：缺陷最大反射波幅；所在區域；周向位置、軸向位置；深度；指示長度（半波法），指示高度；

結果評定：按照NB/T 47013.3-2015《承壓設備無損檢測 第3部分：超聲檢測》5.5承壓設備用碳鋼和低合金鋼鍛件超聲檢測方法和質量分級評定
