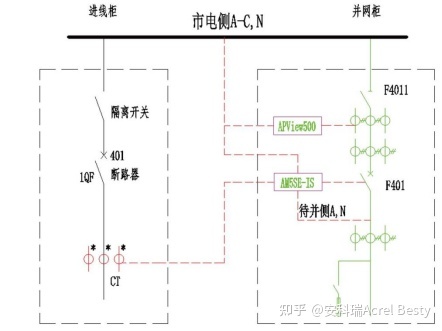

應用場景

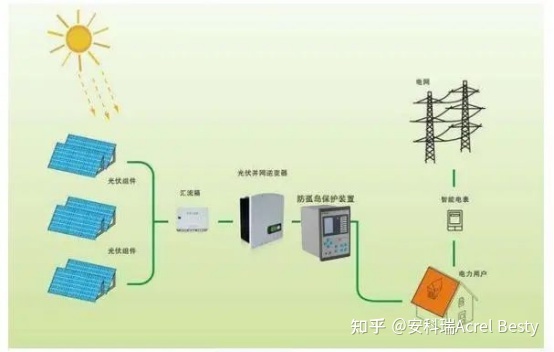

防孤島原理：防孤島保護裝置檢測到并網點有逆功率、頻率突變、 等異常數據時，即發生孤島現象時，裝置可配合斷路器快速切除并網點，使本站與電網側快速脫離，保證整個電站和相關維護人員的生命安全。

功能

1.保護功能

● 三段式過流保護（可經低電壓閉鎖、可帶方向閉鎖）

● 低電壓跳閘

● 零序過壓保護（跳閘/告警）

● 逆功率保護

● 頻率保護（低頻減載/高頻保護）

● 后加速過流保護（可經低電壓閉鎖）

● 控制回路斷線告警

● FC 回路配合的過流閉鎖功能

● 非電量保護（跳閘/告警）

● 檢同期

● CT 斷線告警

● 檢修狀態閉鎖

2.監控功能

● 獨立操作回路，可適應 0.25A-5A 開關跳合閘電流

● 20 路有源開關量輸入

● 10 路無源繼電器輸出

● I, U, P, Q, PF, Fr, Ep, Eq 等電參量測量

● 2 路 4-20mA 變送輸出

3.通訊功能

● 2 路 RS485 串行通訊接口，支持 Modbus-RTU、IEC60870-5-103 規約

● 2 路以太網接口，支持 TCP Modbus-RTU 和 TCP IEC60870-5-103 規約

4.其他功能

● 故障錄波功能，保護動作時觸發錄波，可錄故障前 8 周波、故障后 4 周波

● IRIG-B 格式對時

圖片

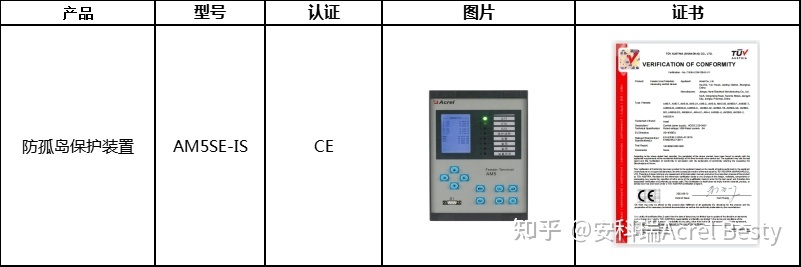

產品選型
