一、概述

廢氣檢測解決方案是通過集成廢氣檢測系統對廢氣濃度等參數實時采集和精準檢測，達到超標排放快速預警預報，同時結合網格化管理，實現企業廢氣檢測與監管高效聯動。廢氣在線監測系統，廣泛應用于半導體制造、涂裝流水線、生物制藥、化工企業廢氣處理等。廢氣在線監測項目主要有：非甲烷總烴監測、砷烷監測、酸霧、硫化物、NOX、顆粒物監測、氨氣監測等。

二、檢測原理

2.1 PID光離子檢測方法

光離子氣體傳感器(PID)采用光離子電離氣體原理進行氣體檢測，PID固定源揮發性有機氣體監測系統適用于混合氣體中揮發性有機物總含量的測定。對于呼吸閥、儲罐呼吸孔等有機廢氣工藝排口采用此方法進行監測。

2.2 電化學檢測方法

電化學傳感器通過與被測氣體發生反應并產生與氣體濃度成正比的電信號來工作。典型的電化學傳感器由傳感電極(或工作電極)和反電極組成，并由一個薄電解層隔開。氣體首先通過微小的毛管型開孔與傳感器發生反應，然后是疏水屏障層，最終到達電極表面。采用這種方法可以允許適量氣體與傳感電極發生反應，以形成充分的電信號，同時防止電解質漏出傳感器。無機物類型包括了HCL、CL2、NH3、CS2、H2S、丙烯晴等傳感器，對于焚燒爐、車間、實驗室、呼吸閥等工藝和非工藝排口將采用電化學監測系統進行監測。

2.3 靜電感應檢測方法

煙塵濃度在線監測儀采用靜電感應原理完成對被測煙道的煙塵濃度測定。顆粒物與探頭感應產生靜電荷，通過探頭進行信號放大并傳送進監測控制系統。靜電荷的大小與顆粒物的濃度成比。本系統的電子線路把這部分電荷轉換成為控制信號輸出，啟動粉塵超標排放警報，同時用于連續記錄粉塵粒子濃度。靜電式粉塵濃度計主要用于電力、化工、冶金、建材等部門，對各種物料粉塵濃度、鍋爐煙氣粉塵濃度、煉鐵煤氣除塵工藝中煤氣管道粉塵濃度進行在線監測。

三、設備選型

工藝排口的有機廢氣排口(包括VOC治理排口)監測中存在有機污染物安裝PID在線監測設備，無機廢氣排口安裝煙氣在線監測設備；非工藝排口如呼吸閥、實驗室排放口、儲罐呼吸孔等安裝電化學傳感器監測設備。

四、執行標準

GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》

GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》

GB 3836.15-2000 《爆炸性氣體環境用電氣設備第 15 部分：危險場所電氣安裝( 煤礦除外) 》

GBT50493-2019 《石油化工可燃氣體和有毒氣體檢測報警設計標準》

GB12358-2006 《作業場所環境氣體檢測報警儀通用技術要求》

GBZ/T 223-2009《工作場所有毒氣體檢測報警裝置設置規范》

GBZ 2.1-2007 《工作場所有害因素職業接觸限值》

GB 4208-2008 《外殼防護等級（IP 代碼）》

GB 16297－1996《大氣污染物綜合排放標準》

GB/T 16157-1996《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》

HJ/T 76-2017《固定污染源排放煙氣連續監測系統技術要求及檢測方法》

HG/T 20507-2014 《自動化儀表選型設計規范》

五、廢氣在線監測系統組成

采樣系統：采樣管、伴熱管、取樣探頭

預處理系統：采樣單元、過濾單元、反吹單元、加熱單元

控制系統及軟件：上位機工控系統、系統控制軟件、數采儀，可與環保局聯網

輔助監測：氣象參數，包括溫度、壓力、流量、濕度和顆粒物監測

標定系統：標準氣體

六、廢氣在線監測系統特點

6.1 標準化設計

6.2 結構設計合理，可實現連續自動監測

6.3 運行穩定安全，數據真實可靠。（根據現場工況，采樣管線選用聚四氟乙烯、硼硅酸鹽玻璃或耐腐蝕、惰性化等材質，減少管路吸附造成的損失。并采取管路保溫伴熱，有效防止全程采樣及預處理過程中易溶組分因冷凝而造成的丟失，避免高沸點烴類物質冷凝“積油”及部件腐蝕。）（設備的穩定性和故障率小，降低維護人員工作維護強度，提高環保數據檢測平臺的連續性，降低故障排出時間，從而保證環保監測準確性和有效時間，降低考核風險。）

6.4 精度高，量程范圍廣，適應多種量程需求

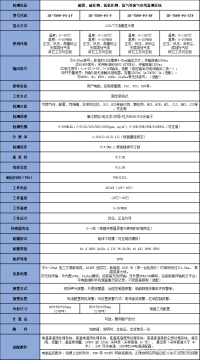

七、產品參數

八、應用案例
