鋰離子電池電極制造干燥處理過程
氣體在線監測解決方案
深圳市東日瀛能科技有限公司
Shenzhen Skyeaglee Technology C o., Ltd
一、方案概述
在鋰離子電池的生產過程中，工藝會使用或產生可燃或有毒的氣體。超過這些氣體的安全濃度會使您的人員和設備處于危險之中。安裝專為鋰離子制造應用設計的氣體檢測裝置，保護您的人員和財產安全。
在鋰離子電池電極的生產中，NMP被用作溶劑。NMP只會在干燥過程中的高溫下蒸發。隨著NMP濃度的增加，爆炸的風險也在增加。檢測NMP的理想位置是排氣管內。通過利用直接插入排氣管的設計，NMP的檢測將在排氣管的中心進行，并且能夠承受高溫和高濃度。
SK/MIC-600-NMP-JDY系列NMP濃度檢測儀專為監測生產鋰電池烘干過程的NMP（N-甲基吡咯烷酮）等易燃易爆炸氣體。防止區域內高濃度氣體的產生而發生爆炸。
NMP濃度檢測儀核心采用高精度傳感器，可實時測量和顯示空間內可燃?xì)怏w含量變化，壽命長、穩定性好、抗干擾能力強、安裝簡單方便等優點。同時具有4-20mA、RS485信號輸出，采用LCD液晶顯示，還可以搭配工廠中的風機、閥門、噴淋系統等設備來使用，通過內部開關量信號實現聯動。氣體超標即時報警，同時啟動/關閉聯動設備。有效保障現場人員安全。
二、執行標準
GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》
GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》
GB 3836.15-2000 《爆炸性氣體環境用電氣設備第 15 部分：危險場所電氣安裝( 煤礦除外) 》
GBT50493-2019 《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》
GB12358-2006 《作業場所環境氣體檢測報警儀通用技術要求》
GBZ/T 223-2009《工作場所有毒氣體檢測報警裝置設置規范》
GBZ 2.1-2007 《工作場所有害因素職業接觸限值》
GB 4208-2008 《外殼防護等級（IP 代碼）》
三、產品參數
NMP濃度檢測儀
| 型號代碼 | SK/MIC-600-NMP-JDY |
| 顯示方式 | 液晶顯示 |
| 類 型 | 工業級在線式防爆型 |
| 外殼材質 | 鋁合金（探桿為不銹鋼） |
| 紅外遙控器 | 支持 |
| 報警點修改 | 支持 |
| 回復出廠設置 | 支持 |
| 輸出信號 | ①4-20mA信號：標準的12位精度4-20mA輸出芯片，傳輸距離1000m；②RS485信號：采用標準MODBUS RTU協議，傳輸距離1200m；③電壓信號：0.4-2V,0-5V、0-10V輸出，選配（電壓輸出與電流輸出二選一）；④開關量信號：標配1組無源觸點繼電器，容量220VAC 3A/24VDC 3A。⑤GPRS、4G、WIFI、LORA、ZigBee等無線信號。（選配） |
| 接收設備 | 用戶電腦、控制報警器、PLC、DCS、DDC等 |
| 工作方式 | 爐內直插、擴散式 |
| 檢測介質 | NMP（1-甲基-2-吡咯烷酮）?？扇加卸居泻怏w可定制 |
| 檢測原理 | 催化燃燒 |
| 檢測范圍 | 0-100%LEL（可定制） |
| 分 辨 率 | 0.1%LEL（根據量程而定） |
| 檢測誤差 | ≤±2%F.S |
| 重 復 性 | ≤±1% |
| 線性誤差 | ≤±1% |
| 響應時間（T90） | T90≤10S |
| 工作電壓 | DC24V（12V～30V） |
| 工作溫度 | 顯示部分：-20℃～50℃，傳感器部分： -40℃～+260℃ |
| 工作濕度 | 0-99%RH（無冷凝） |
| 工作壓力 | 106KPa±20KPa |
| 傳感器壽命 | 2～3年（根據傳感器原理與使用的環境而定） |
| 防爆形式 | 探頭變送器及傳感器均為隔爆型。 |
| 防爆等級 | E xdIICT6 |
| 防護等級 | IP66 防水濺和短時間雨淋，長時間雨淋需選配防雨罩或選擇不帶顯示的外殼 |
| 連接電纜 | ①4～20mA 選三芯屏蔽電纜，RS485 選四芯，距離超 1000 米（帶一臺檢測儀）時單根線徑≥1.5mm， 屏蔽層接大地。②無線傳輸：可內置LORA、Zigbeg模塊，近距離無線傳輸；可外置GPRS/4G模塊，遠程數據傳輸?shù)皆破脚_(tái)，可電腦端和手機端查看歷史記錄，不受距離限制（選配） |
| 報警方式 | 現場聲光報警、外置報警器、遠程控制器報警、電腦數據采集軟件報警等。 |
| 報警設置 | 標準配置兩級報警；可設置報警方式：常規高低報警、區間控制報警。 |
| 外形尺寸 | 550mm*205mm*97mm（L*W*H） |
| 電氣接口 | 默認 M20X1.5 內螺紋，配3/4NPT轉接頭 |
| 計 量 證 | 可選，費用客戶自付 |
| 附 件 | 包裝箱、說明書、合格證、出貨單各一份 |
四、外形尺寸
五、直視單元面板

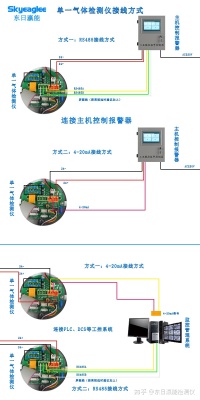

六、電氣連接
七、安裝注意事項
1）從安全考慮，干燥設備內或排氣管道內的氣體必須檢測高濃度的位置；
2）為了檢測氣體的高濃度位置，氣體檢測部的直插部必須具有一定程度的長度；
3）本產品的直插部長度為250mm；
4）可檢測干燥設備內或排氣管道內的氣體的高濃度位置。
