一、汽車廠沖壓車間模具清洗現狀

汽車沖壓模具在生產過程中會殘留鐵屑，油垢，存放時會產生灰塵等雜物。油垢成分主要有拉延油，動物油酸，甚至有磷化物；為避免在下次使用時對沖壓件質量產生影響，所以必須在使用一定時間后，定期清理模具壓切面，保證壓模質量?，F(xiàn)在車間內，模具清理主要靠人工清理，用煤油或者專用清洗劑擦洗，效率很低，工作量大，而且清洗質量不好保證。

二、阿爾柯特公司的“綠色”清洗解決方案

• 設計依據

清洗對象：沖壓模具，較大尺寸：（L×W）5000×2500mm

清洗要求：人工清洗表面油污、灰垢，并采用壓縮空氣吹干表面水分，用專用設備噴涂防銹油。

清洗頻率：每天8臺。50分鐘清洗一臺（包括清洗、吹干、噴油）。

配套設施：集污池、中水池、污水處理循環再利用系統、清洗房。

• 指導思想

• 工藝特點

本項目一套模具清洗設施主要用于清洗需方單位所有汽車相關模具上的垃圾及油污，并對模具進行防銹保護處理等。具有水加熱、自動添加脫脂劑、清洗、吹干、防銹噴油等功能。要求設施整體緊湊、美觀、與需方單位主環境協調，工作時各項功能可同時平穩運轉、互不干涉，設備整體操作使用安全、方便維修，能達到國家環保各項要求設計指導思想。

• 實用、可靠、簡約。

三、主要設備構成

1) 高壓清洗設備

2) 清洗房

3）污水處理及循環利用系統

4）優點

• 引進美國產品，技術成熟、可靠，清洗效果好；

• 手動操作，簡單方便，節省時間。

• 清洗工作原理

采用高壓冷/熱水射流的方法進行清洗，清洗介質：水。首先利用高壓泵機組產生高壓熱水，再通過噴射機構產生高速水射流，水射流的速度可以達到200～300m/s，攜帶超高的能量密度，產生巨大的打擊能力，可以快速清除設備表面附著的各種油污灰垢。

• 清洗系統組成

沖壓模具綜合清洗系統主要包括3大系統：高壓冷/熱水清洗系統、壓縮空氣吹干系統、噴油系統。

• 綜合清洗裝置的性能

沖壓模具綜合清洗系統包括如下系統：高壓冷/熱水清洗系統、壓縮空氣吹干系統、污水綜合處理系統。

高壓冷/熱水清洗機 型號 JM4308 配置1臺

主要技術特點

采用全電型高壓水射流清洗機，美國ALKOTA公司技術，操作簡單、方便，接上工業380V三相電源、自來水源，開機即可得到高壓、高溫水射流，完成油污、灰垢的清除作業。

• 全部采用名牌部件組合，重韌鋼結構設計，質量可靠、皮實、耐用。

• 高壓泵采用陶瓷柱塞，比鋼基柱塞更長壽。

• 電加熱、效率高，水射流升溫快，還避免了燃燒廢氣的排放，消除了對作業環境的影響。

• 便于操作的控制面板，使操作更簡單。

• 選配高壓旋轉噴嘴，可以提高水射流的切向打擊力，提高清洗效率30～40%。

• 21MPa壓力和910 L/h流量的較佳配置，既能保證快速清除設備表面的各種油污、灰垢，又具有好的性價比。

四、典型案例

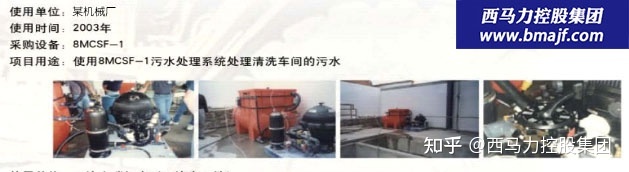

典型案例一：

項目基本情況：產品安裝在該廠清洗車間污水沉淀池旁邊，用于處理設備及零部件 清洗過程中產生的廢水，除去廢水中的油污和雜質，實現了清洗廢水循環處理再利用，減少了企業水資源消耗，同時解決了污水處理達標排放問題，是企業增收節支的好幫手。該設備自從投入運行使用，工作平穩、正常，為企業環保事業做出了貢獻。

清洗對象：解體后的建筑機械零件上的灰塵，油污。

所用設備：高壓熱水機4232，污水處理系統CSF-5。

基建：污水收集池,污水沉淀池。

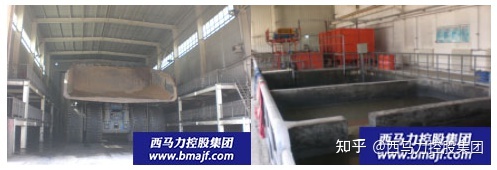

典型案例二

項目基本情況：該項目為一個非常復雜的綜合清洗系統，需要一個大型清洗房的設計，包括：大型加熱儲存系統、冷熱水高壓系統、污水綜合處理系統、污泥綜合處理系統等，現場安裝調試工作量很大，并需要進行大量的非標設計。

清洗對象：礦用大型礦車外表面灰塵，碳渣，油污。

所用設備：20MPa高壓熱水泵組6組,熱水電加熱鍋爐，熱水存儲箱，油水分離系統，加藥裝置，污水處理系統，脫泥系統。

基建：污水收集池，污水沉淀池，二沉池。污水循環使用。

使用情況：每天清洗大約6臺車，系統使用良好。

典型案例三

使用單位：某能源有限公司

項目基本情況：通過式清洗系統的效率高，使車間清洗的作業人員大大減少，一個人可以完全勝任大型礦車的繁忙的清洗任務，大大節約了勞動力。獨立設計的清洗房，地面污水收集系統，經過初期除污泥處理后，進入污水處理中心，集中處理。整體設計，各工序緊湊合理，同時縮短了設備的維護保養周期，受到相關領導的好評。

清洗對象：大型礦車的灰塵，油污。

所用設備：礦車清洗房項目，配置污水收集系統

基建：污水收集池。污水沉淀池
