對于奧氏體不銹鋼在氯離子環(huán)境下的腐蝕，氯離子含量要小于25ppm，否則就會發(fā)生應(yīng)力腐蝕、孔蝕、晶間腐蝕。但是事實(shí)上在工程應(yīng)用中，有很多高濃度的氯離子含量的情況下在使用奧氏體不銹鋼，所以分析氯離子對不銹鋼的腐蝕，采取預(yù)防措施，延長使用壽命或合理選材。
不銹鋼的腐蝕失效分析：
1、應(yīng)力腐蝕：
不銹鋼在含有氧的氯離子的腐蝕介質(zhì)環(huán)境產(chǎn)生應(yīng)力腐蝕。應(yīng)力腐蝕失效所占的比例高達(dá)45 %左右。常用的防護(hù)措施：合理選材,選用耐應(yīng)力腐蝕材料主要有高純奧氏體鉻鎳鋼,高硅奧氏體鉻鎳鋼,高鉻鐵素體鋼和鐵素體—奧氏體雙相鋼。其中,以鐵素體—奧氏體雙相鋼的抗應(yīng)力腐蝕能力最好?？刂茟?yīng)力：裝配時,盡量減少應(yīng)力集中,并使其與介質(zhì)接觸部分具有最小的殘余應(yīng)力，防止磕碰劃傷,嚴(yán)格遵守焊接工藝規(guī)范。嚴(yán)格遵守操作規(guī)程：嚴(yán)格控制原料成分、流速、介質(zhì)溫度、壓力、pH 值等工藝指標(biāo)。在工藝條件允許的范圍內(nèi)添加緩蝕劑。鉻鎳不銹鋼在溶解有氧的氯化物中使用時,應(yīng)把氧的質(zhì)量分?jǐn)?shù)降低到1. 0 ×10 - 6以下。

2、孔蝕失效及預(yù)防措施：

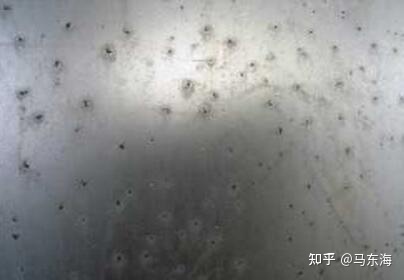

小孔腐蝕一般在靜止的介質(zhì)中容易發(fā)生。蝕孔通常沿著重力方向或橫向方向發(fā)展,孔蝕一旦形成,即向深處自動加速。,不銹鋼表面的氧化膜在含有氯離子的水溶液中便產(chǎn)生了溶解，結(jié)果在基底金屬上生成孔徑為20μm～30μm小蝕坑,這些小蝕坑便是孔蝕核。只要介質(zhì)中含有一定量的氯離子,便可能使蝕核發(fā)展成蝕孔。常見預(yù)防措施：在不銹鋼中加入鉬、氮、硅等元素或加入這些元素的同時提高鉻含量。降低氯離子在介質(zhì)中的含量。加入緩蝕劑,增加鈍化膜的穩(wěn)定性或有利于受損鈍化膜得以再鈍化。采用外加陰極電流保護(hù),抑制孔蝕。

3、點(diǎn)腐蝕：

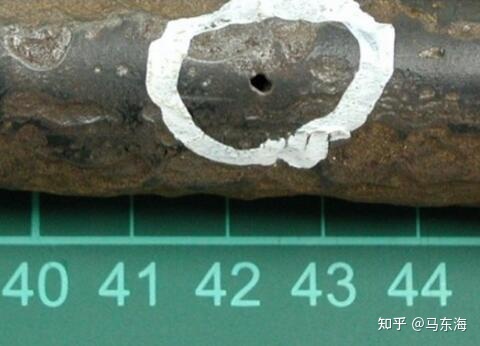

由于任何金屬材料都不同程度的存在非金屬夾雜物，這些非金屬化合物，在Cl離子的腐蝕作用下將很快形成坑點(diǎn)腐蝕，在閉塞電池的作用，坑外的Cl離子將向坑內(nèi)遷移，而帶正電荷的坑內(nèi)金屬離子將向坑外遷移。在不銹鋼材料中，加Mo的材料比不加Mo的材料在耐點(diǎn)腐蝕性能方面要好，Mo含量添加的越多，耐坑點(diǎn)腐蝕的性能越好。

4、縫隙腐蝕
縫隙腐蝕與坑點(diǎn)腐蝕機(jī)理一樣，是由于縫隙中存在閉塞電池的作用，導(dǎo)致Cl離子富集而出現(xiàn)的腐蝕現(xiàn)象。這類腐蝕一般發(fā)生在法蘭墊片、搭接縫、螺栓螺帽的縫隙，以及換熱管與管板孔的縫隙部位，縫隙腐蝕與縫隙中靜止溶液的濃縮有很大關(guān)系，一旦有了縫隙腐蝕環(huán)境，其誘導(dǎo)應(yīng)力腐蝕的幾率是很高的。
