一、 簡介

天箭星二次網平衡系統由智能型平衡閥和上位機平臺組成，智能平衡閥可以根據上位機平臺要求，批量控制回水溫度，使供熱小區所有用戶回水溫度達到一致，統一散熱器或地盤管平均溫度，實現所有用戶室溫均衡，達到二次網全面熱力平衡。

二、 產品

智能型平衡閥由智能型執行器、閥體、溫度傳感器組成。

1、 智能型執行器

防護等級：IP68防護等級；鋁合金殼體；

通 訊：聯網、總線、藍牙；

電 源：內置鋰電池、DC24V；

扭 矩：額定扭矩50牛米，峰值過載200牛米；

定位精度：1%。

2、 傳感器

執行器自帶一路與閥體聯通的溫度傳感器，測量精度±0.1℃。

3、 閥體

閥門形式： V型球閥、調節閥，帶溫度傳感器安裝孔，與執行器、溫度傳感器一體化配置；

流量特性：等百分比型；

可調比：＞100；

泄漏率：＜0.05%Kvs；

材 質：球墨鑄鐵閥體，304不銹鋼閥芯；

工作壓差：0.3MPa;

工作壓力：1.6MPa

三、 技術優勢

1、采用物聯網技術，網絡穩定，組網便捷，無現場布線施工費用；

2、采用低功耗技術，電池使用壽命長達5年，無需外部供電，解決現場取電問題；

3、電動執行器與閥門之間采用快裝式結構連接，可以快速安裝和快速分離，閥門具有防破壞鎖閉機構；

四、 操作平臺

天箭星智能平衡閥提供開放式數據接口和通訊協議，可以與任何平臺軟件進行對接。

1、設備配置：新增設備對設備基礎信息進行配置和修改；

2、設備調試：遠程控制閥門開度，對閥門參數進行設定；

3、設備監控：采用列表或地圖模式對在線閥門運行狀態實時顯示；

4、數據記錄：對同一個換熱站二次網系統內多個閥門進行綜合顯示和分析功能；

5、智能控制：對同一個換熱站二次網系統內多個閥門進行回水溫度設定，達到二網熱力平衡。

五、 應用效果分析

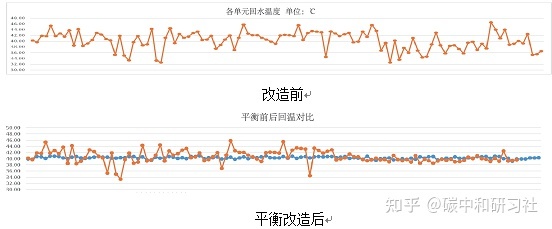

某換熱站供熱面積10萬㎡，管網分支較多，遠端用戶供熱不達標，平衡改造前用戶最低回水溫度32.5℃，最高回水溫度46.3℃，用戶冷熱不均問題嚴重

通過平衡改造后，用戶回水溫度基本都在40℃上下，消除超溫用戶，原室溫不達標用戶有明顯改善，大幅減少居民投訴，節約超供用戶的熱量，熱力企業可以大幅降低調網人員工作量，提升企業經濟效益和社會效益。
