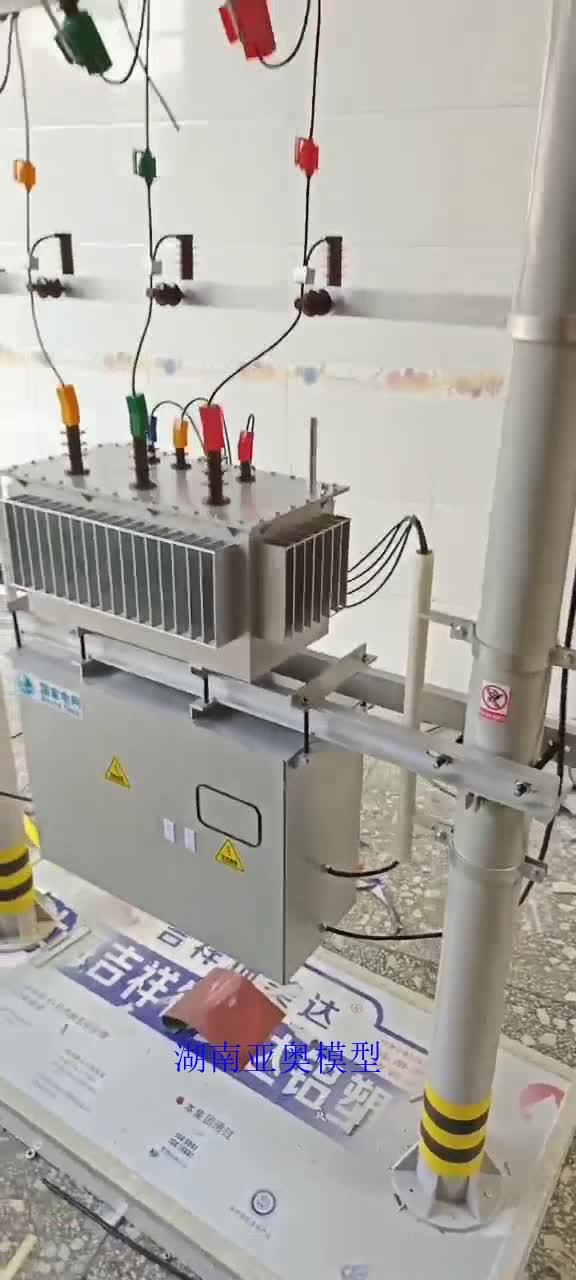

變壓器臺架模型

1、臺架裝置

（1）電桿的組立按照規劃要求進行施工。

（2）雙桿式配電變壓器臺架宜選用槽鋼，槽鋼厚度應大于8mm，并經熱鍍鋅處理，其強度應滿意載重變壓器的要求。

（3）臺架離地上為3m；安頓配電變壓器的槽鋼臺架應保持水平，雙桿式配電變壓器臺架水平歪斜不大于臺架根開的1/100。

（4）容量為315kVA變壓器槽鋼臺架，應加裝槽鋼撐臂或頂樁支撐。

2、本體裝置

（1）桿上變壓器的臺架緊固查看后，才干吊裝變壓器且就位固定。

（2）變壓器在裝卸、就位的過程中，設專人負責統一指揮，指揮人員宣布的指揮信號有必要明晰、精確。

（3）選用起重機具裝卸、就位時，起重機具的支撐腿有必要穩固，受力均勻。吊鉤應對準變壓器重心，吊掛鋼絲繩間的夾角不得大于60°。起吊時有必要試吊，防止鋼索碰損變壓器瓷套管。起吊過程中，在吊臂及吊物下方禁止任何人員經過或停留，吊起的設備不得在空中長期停留。

（4）變壓器就位移動時，應緩慢移動，不得發生碰撞及不該有嚴峻的沖擊和震蕩，以免損壞絕緣構件。

（5）變壓器在臺架固定牢靠后，才干松開吊鉤。

（6）變壓器裝置后，套管表面應光潔，不該有裂紋、破損等現象；套管壓線螺栓等部件應齊全，且裝置結實；儲油柜油位正常，外殼潔凈。
